Атомная энергетика

Главная / Атомная энергетика

Изготавливаем поковки, кольца, фланцы, валы и корпусные элементы для оборудования атомной энергетики. Работаем по чертежам, техническим заданиям и нормативной документации. Полная прослеживаемость партии, пакет документов по требованиям заказчика.

Получить расчет

— Наши преимущества

Что мы предлагаем

Работа по чертежам, ТЗ и НД — ГОСТ, ОСТ, ТУ, ПТМ

УЗК, ВИК, механические испытания, контроль твёрдости

От единичного изделия до серийной партии

Полная прослеживаемость: плавка → ковка → контроль → документы

Термическая и механическая обработка в едином цикле

Сертификаты, паспорта, протоколы испытаний с каждой партией

— Производство

Выполняем полный цикл изготовления деталей и заготовок для оборудования атомных электростанций, исследовательских реакторов и смежных систем: от анализа чертежа и входного контроля металла до готового изделия с документами.

Что производим
для атомной энергетики

01

Поковки и заготовки

Свободная ковка на прессах и молотах по чертежам и ТЗ заказчика. Единичные и серийные партии.

02

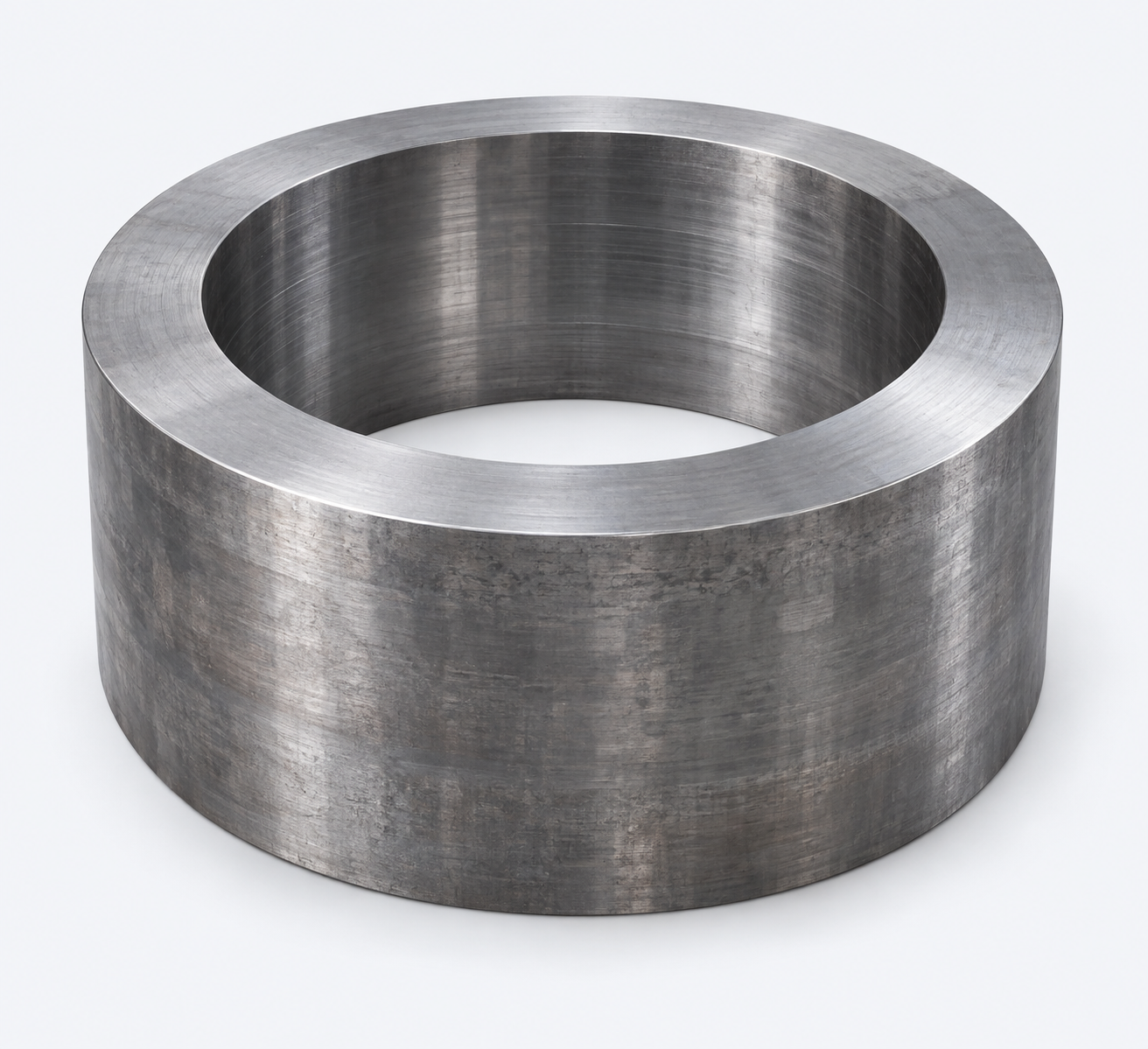

Кольца и обечайки

Кольцевые заготовки, раскатные кольца, обечайки для корпусов реакторного и теплообменного оборудования.

03

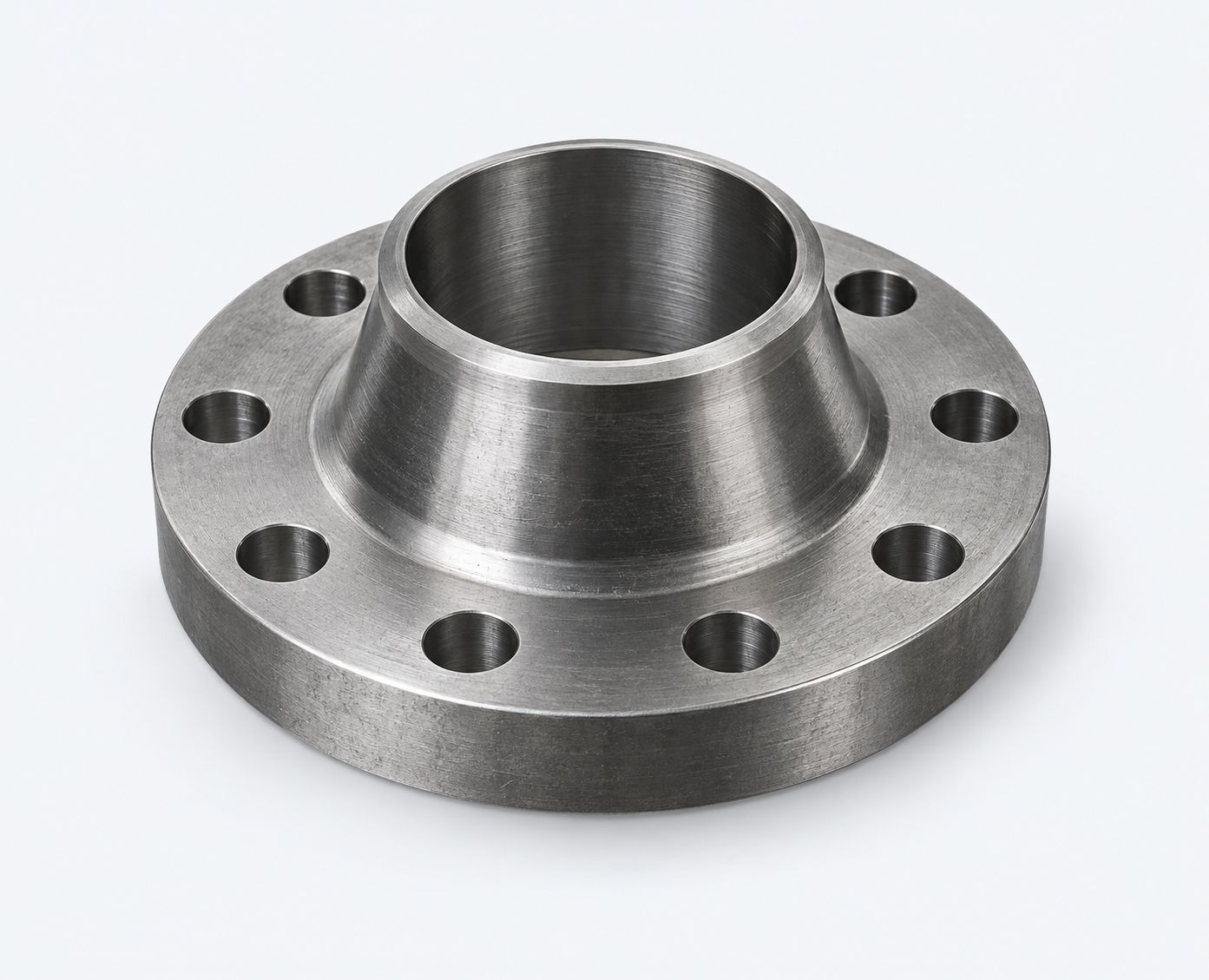

Фланцы и крышки

Фланцы трубопроводов высокого давления, крышки и переходники по ГОСТ, ОСТ и ТУ заказчика.

04

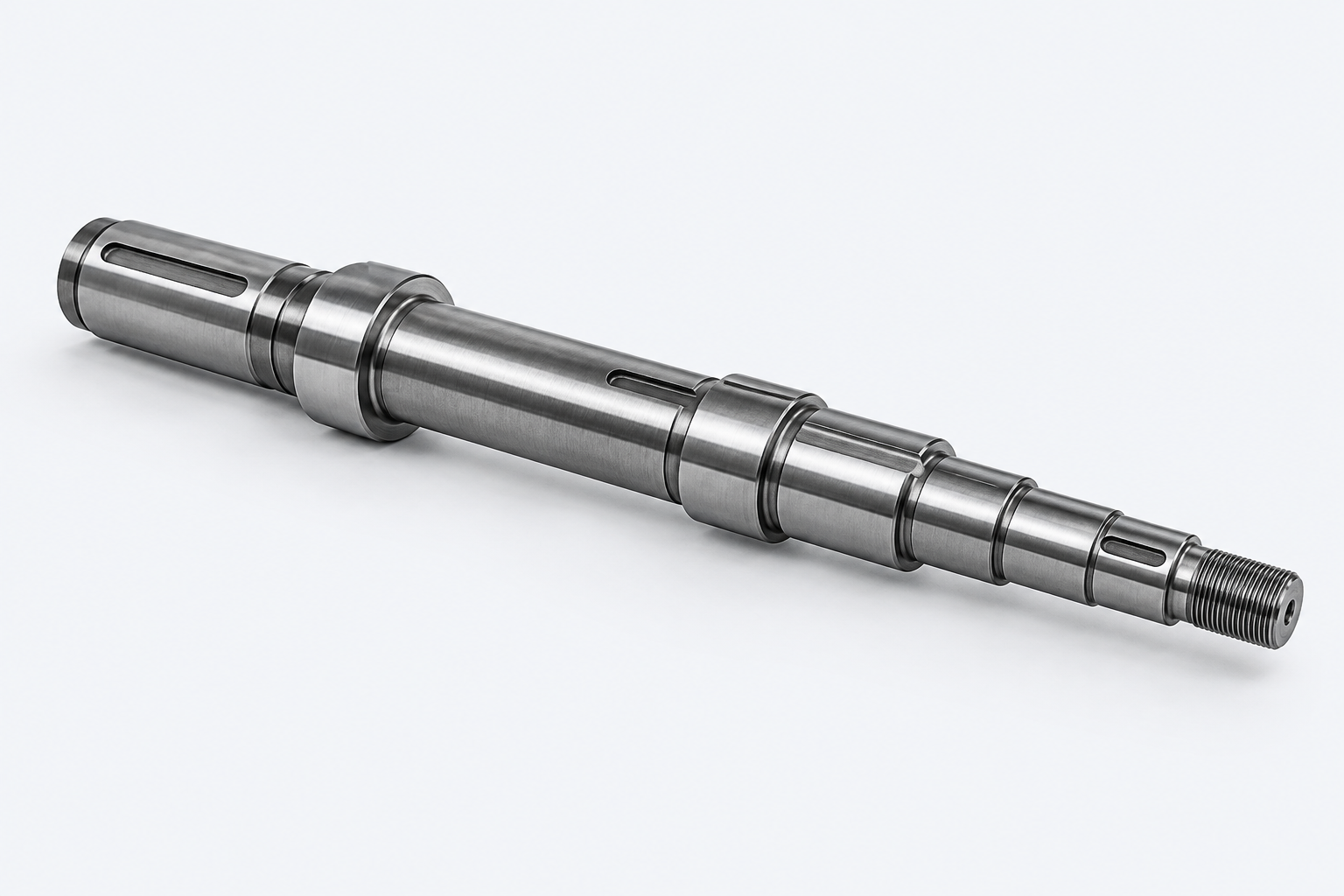

Валы и оси

Валы насосов, приводные оси, штоки для арматуры — ковка, термообработка, механическая обработка.

05

Диски и роторные элементы

Поковки дисков турбин и компрессоров, роторные заготовки с контролем механических свойств по сечению.

06

Арматура и штоки

Корпусные детали и штоки запорной арматуры атомных трубопроводных систем. Работа по КД заказчика.

07

Нестандартные изделия

Детали сложной конфигурации по 3D-модели, ТЗ или образцу. Технологическое сопровождение от запроса до приёмки.

08

Запасные части и ремонтные детали

Изготовление по образцу, изношенной детали или восстановленному чертежу. Минимальная партия — 1 шт.

— Типовые изделия и заготовки

Перечень ниже — ориентир для понимания спектра задач. Конкретный маршрут изготовления, материал, термообработка и контроль определяются по чертежу или ТЗ заказчика.

Изделия для атомной энергетики:
типичные задачи

Изделие

Материал (пример)

Технология

Контроль

Документы

Паспорт, сертификат, протоколы

УЗК, мех. испытания, ВИК

Свободная ковка, раскатка, т/о

15Х2НМФА, 22К

Поковка кольцевая (корпус реактора)

УЗК, твёрдость, мех. испытания

Паспорт, заключение ОТК

Ковка, т/о, мехобработка

25Х1МФ, 38ХН3МФА

Вал насоса главного циркуляционного

ВИК, УЗК, геометрия

Сертификат, протокол УЗК

Ковка, чистовая мехобработка

08Х18Н10Т, 12Х18Н10Т

Фланец трубопровода высокого давления

Мех. испытания по сечению, УЗК

Полный пакет КД

Ковка, нормализация, отпуск, м/о

25Х1М1ФА, ЭИ437

Диск турбины

По требованиям ТЗ

По согласованному объёму

По маршруту технолога

По согласованию

Нестандартная заготовка по ТЗ

Геометрия, твёрдость, ВИК

Паспорт, сертификат на металл

Ковка, т/о, чистовая м/о

20Х13, 14Х17Н2

Шток запорной арматуры

— Производственные возможности

Кузнечно-прессовое, механообрабатывающее и термическое производство на единой площадке позволяет выполнять заказы по полному технологическому маршруту без передачи на внешних исполнителей.

Оборудование
и мощности

18 000 т/год

Производственная мощность

30 000 м²

Площадь цехов

3 + 2

Прессы и молоты

2 часа

Срок расчёта

Свободная ковка на прессах и молотах. Прессовая и молотовая ковка. Поковки от 1 кг до 10 т. Единичные заказы и серийные партии.

Кузнечно-прессовый цех

Токарная, фрезерная, расточная обработка. Предварительная и чистовая механическая обработка с заданными припусками. Финишные операции.

Механо-обрабатывающий цех

Нормализация, закалка, отпуск, отжиг. Термообработка по режимам чертежа или НД. Документирование каждого цикла.

Термический цех

— Производство и продукция

Ниже — разделы сайта, которые наиболее востребованы при работе с предприятиями атомной отрасли.

Производственные направления
и продукция для атомной энергетики

Производство

Кузнечно-прессовое производство

Подробнее

Свободная ковка, прессовые и молотовые поковки для валов, дисков, колец и корпусных заготовок.

Подробнее

Термическая обработка

Предварительная и чистовая обработка деталей для турбин, генераторов и энергетических трубопроводов.

Механическая обработка

Подробнее

Предварительная и чистовая обработка деталей для турбин, генераторов и энергетических трубопроводов.

Подробнее

Контроль качества

Разрушающие и неразрушающие методы контроля, документы качества и прослеживаемость партии.

Продукция

Подробнее

Раскатные кольца и кольцевые заготовки для генераторного и турбинного оборудования.

Кольца

Подробнее

Фланцы для энергетических трубопроводов, котельного оборудования и соединительных узлов.

Фланцы

Подробнее

Валовые заготовки для гидротурбин, приводных механизмов, генераторного и котельного оборудования.

Валы

Поковки для энергомашиностроения и предприятий машиностроения по чертежам и ТЗ.

Поковки

Подробнее

Детали сложной конфигурации по чертежу, ТЗ, КД, 3D-модели или образцу.

Нестандартные детали

Поковки дисков для турбин, роторные элементы и заготовки под последующую мехобработку.

Диски

Подробнее

— Материалы и требования

Работаем с марками сталей, применяемыми в оборудовании атомной энергетики. Входной контроль металла, подтверждение сертификатами плавки, прослеживаемость по всей цепочке изготовления.

Материалы для деталей
атомной энергетики

Группа

Марки (примеры)

Применение

Корпуса реакторов, валы

15Х2МФА, 25Х1МФ

Теплоустойчивые стали

Обечайки, кольцевые заготовки

22К, 09Г2С

Низколегированные стали

Трубопроводы, фланцы, арматура

08Х18Н10Т, 12Х18Н10Т

Нержавеющие стали

Штоки арматуры, детали крепления

20Х13, 14Х17Н2

Высокохромистые стали

При наличии сертификата и входного контроля

По согласованию

Давальческий металл

Диски турбин, роторные элементы

ЭИ437, 25Х1М1ФА

Жаропрочные сплавы

Каждая партия металла проходит входной контроль: проверка маркировки, сертификата плавки, химического состава. Данные фиксируются в производственном журнале и сопровождают партию до отгрузки.

— Контроль качества

Контроль качества подтверждает соответствие изделий требованиям НД, чертежа и ТЗ заказчика. Прослеживаемость обеспечивается по всей цепочке: плавка → металл → ковка → термообработка → мехобработка → испытания → отгрузка.

Контроль качества и документы для атомной отрасли

Входной контроль металла и сертификатов
ВИК (визуально-измерительный контроль)
Контроль геометрии и размеров
Ультразвуковой контроль (УЗК)
Контроль твёрдости (по требованию)
Механические испытания (растяжение, ударная вязкость)
Контроль режимов термообработки

По каждой партии фиксируются: исходный металл, номер плавки, маршрут изготовления, результаты всех видов контроля, ФИО исполнителей и дата каждой операции.

Это обеспечивает возможность аудита, повторного заказа и разбора претензий на любом этапе жизненного цикла изделия.

Прослеживаемость партии

— Процесс работы

Стандартный маршрут от заявки до отгрузки. Конкретный состав операций определяется по чертежу, ТЗ и требованиям к контролю.

Как проходит изготовление заказа

1 ЭТАП

Приём заявки и анализ КД

Чертёж, ТЗ, 3D-модель, образец, требования к материалу, контролю и приёмке.

2 ЭТАП

Расчёт и согласование

Стоимость, сроки, технологический маршрут, припуски и пакет документов.

3 ЭТАП

Входной контроль металла

Проверка сертификата, маркировки, марки стали, номера плавки и партии.

4 ЭТАП

Ковка и предварительная т/о

Нагрев, свободная ковка, формирование заготовки, промежуточные операции.

5 ЭТАП

Термическая обработка

Нормализация, закалка, отпуск или отжиг по согласованному режиму.

6 ЭТАП

Механическая обработка

Обдирка, предварительная или чистовая обработка с заданными припусками.

7 ЭТАП

Контроль и испытания

ВИК, УЗК, геометрия, твёрдость, механические испытания и оформление ОТК.

8 ЭТАП

Упаковка и отгрузка

Маркировка, консервация, упаковка, передача паспортов, сертификатов и протоколов.

— Примеры задач

Примеры задач, которые решает наше производство для предприятий атомной энергетики. Каждый заказ рассчитывается индивидуально по предоставленным исходным данным.

Типовые задачи
атомной отрасли

Кольцевая поковка корпуса

Материал

15Х2НМФА

Масса заготовки

от 2 до 8 т

Технология

Ковка, раскатка, нормализация, отпуск

Контроль

УЗК, мех. испытания по сечению

Документы

Паспорт, протоколы, сертификат

Вал насоса с чистовой мехобработкой

Материал

38ХН3МФА

Технология

Ковка, закалка, отпуск, чистовая м/о

Контроль

Геометрия, твёрдость, УЗК, ВИК

Результат

Готовое изделие под сборку

Документы

Паспорт, заключение ОТК

Фланцы трубопровода ВД
по ТЗ

Материал

08Х18Н10Т

Партия

от 1 до 50 шт.

Технология

Ковка, т/о, мехобработка

Контроль

ВИК, УЗК, геометрия

Документы

Сертификат, протокол УЗК

— Сроки и расчет стоимости

Сроки зависят от сложности изделия, материала, партии и требований к контролю. Стоимость рассчитывается за 2 часа после получения чертежа, ТЗ или 3D-модели.

Сроки изготовления и ценообразование

Факторы, влияющие на срок

Наличие металла

ускоряет запуск

Масса и геометрия поковки

влияет на маршрут

Термообработка

отдельный цикл

Объём мехобработки

предварит. или чистовая

Виды контроля

по требованиям ТЗ

Объём партии

учитывается в графике

Срочность заказа

согласуется при заявке

Из чего складывается цена

Металл

покупной или давальческий

Технологическая подготовка

маршрут, документация

Кузнечно-прессовые работы

нагрев, ковка

Термическая обработка

по режиму НД

Механическая обработка

предварит. или чистовая

Контроль и испытания

по объёму ТЗ

Документы и логистика

упаковка, доставка

2 часа

Срок расчёта

1 штука

Минимальный заказ

Чертёж, ТЗ, КД или 3D

Исходные данные

— FAQ

Вопросы об изготовлении деталей для атомной энергетики

Да, принимаем заказы по отраслевым стандартам ОСТ, ПТМ и согласованным с заказчиком ТУ. Конкретный перечень применимой НД уточняется на этапе анализа чертежа и ТЗ.

Получите расчёт стоимости поковок

— Заказать расчет

Отправьте чертёж, ТЗ или 3D-модель. Технолог проверит технологичность, подберёт маршрут изготовления, уточнит материал, термообработку, мехобработку и объём контроля. Стоимость рассчитаем за 2 часа.

Расчёт стоимости

2 часа

Минимальный заказ

от 1 штуки

Контроль

УЗК, ВИК, мех. испытания

Документы

паспорт, сертификаты, протоколы

Прослеживаемость

по плавке, партии и маршруту
